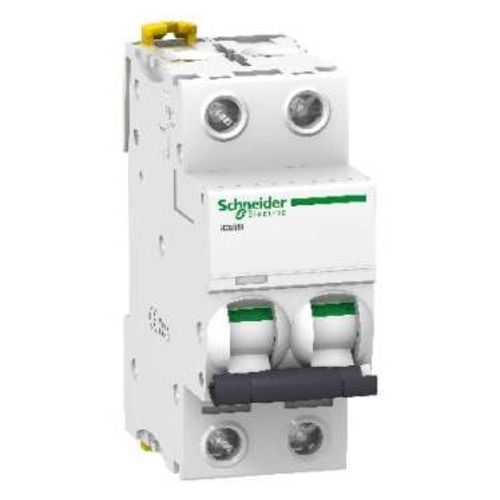

Disjoncteur ACTI9 Schneider Electric iC60N 2P courbe D - A9F75210

  • Picto 1
  • Picto 2
  • Picto 3
  • Picto 4
1 option :
Intensité nominale (A) :
Connectez-vous | Inscrivez-vouspour consulter vos prix
648028

Choisir par référence :

Chrono
Nom
Disponibilité
648028
Disjoncteur ACTI9 Schneider Electric iC60N 2P courbe D - A9F75210
Caractéristiques spécifiques :
Intensité nominale (A) :
10
648029
Disjoncteur ACTI9 Schneider Electric iC60N 2P courbe D - A9F75216
Caractéristiques spécifiques :
Intensité nominale (A) :
16
648030
Disjoncteur ACTI9 Schneider Electric iC60N 2P courbe D - A9F75220
Caractéristiques spécifiques :
Intensité nominale (A) :
20
648031
Disjoncteur ACTI9 Schneider Electric iC60N 2P courbe D - A9F75225
Caractéristiques spécifiques :
Intensité nominale (A) :
25
648032
Disjoncteur ACTI9 Schneider Electric iC60N 2P courbe D - A9F75232
Caractéristiques spécifiques :
Intensité nominale (A) :
32

Le disjoncteur ACTI9 iC60N 2P courbe D de marque Schneider Electric permet de protéger l’installation contre les courts-circuits et les surintensités. Il se déclenche automatiquement et coupe le courant en cas de court-circuit ou à la détection de surcharge. Il est dédié pour la protection du tableau de distribution de circuit monophasé avec une fréquence de 50 / 60 Hz.





Caractéristiques techniques :



  • Type de produit ou équipement : disjoncteur miniature

  • Application : distribution

  • Nom de l'appareil : IC60N

  • Description des pôles : 2P

  • Position du pôle neutre : gauche

  • Type de réseau : CA / CC

  • Type de déclencheur : thermique-magnétique

  • Pouvoir de coupure : 6000 A Icn à 400 V CA 50 / 60 Hz / 36 kA Icu à 12...60 V CA 50 / 60 Hz / 10 kA Icu à <= 125 V CC / 10 kA Icu à 380...415 V CA 50 / 60 Hz / 20 kA Icu à 220...240 V CA 50 / 60 Hz / 6 kA Icu à 440 V CA 50 / 60 Hz / 36 kA Icu à 100…133 V CA 50 / 60 Hz

  • Déclenchement magnétique : 12 x In +/- 20 %

  • Tension d'isolement : 500 V CA 50 / 60 Hz

  • Tension assignée de tenue aux chocs : 6 kV

  • Type de commande : par maneton

  • Indication de tension : indication on / off

  • Mode d'installation : fixe

  • Support de montage : rail DIN

  • Couleur : blanc (RAL 9003)

  • Endurance mécanique : 20000 cycles

  • Durée de vie électrique : 10000 cycles

  • Catégorie de surtension : IV

  • Tropicalisation : 2

  • Protection différentielle : bloc séparé

  • Degré de pollution : 3

  • Humidité relative : 95 % à 55 °C

  • Altitude de fonctionnement : 2000 m

  • Température de fonctionnement : - 35 à 70 °C

  • Température ambiante de stockage : - 40 à 85 °C

  • Pas de 9 mm : 4

  • Longueur de dénudage des fils : 14 mm pour haut ou bas connexion

  • Hauteur : 85 mm

  • Largeur : 36 mm

  • Profondeur : 78,5 mm

  • Poids du produit : 0,25 kg

Fréquence:
50 / 60 hertz
Nombre de modules:
2
Indice de protection (IP):
IP 20
Intensité nominale (A):
10
Garantie:
Garantie 18 mois
Fiche technique fournisseur
258316_disjoncteur_acti9_sch.pdf  ()
