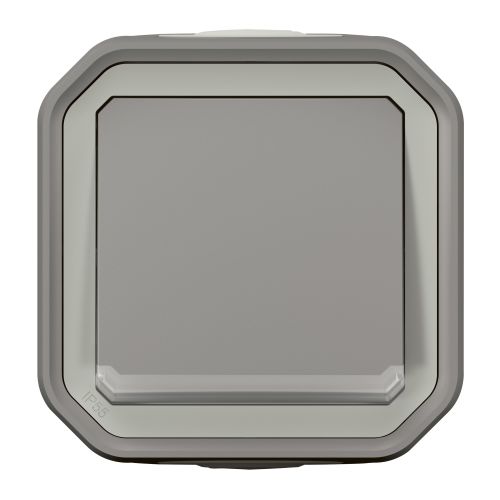

Interrupteur lumineux PLEXO avec voyant étanche 10 AX 250 V~ complet LEGRAND 069713

L'interrupteur Plexo de Legrand est conçu comme une commande d'éclairage étanche idéale pour les lieux humides, adaptée aux installations apparentes en intérieur comme en extérieur. Interrupteur ou va-et-vient 10AX – connexion rapide sans outil avec repérage couleur, il facilite les opérations de raccordement tout en conservant une lecture claire des connexions. Produit complet, prêt à être installé en saillie, il répond aux besoins des installations nécessitant une mise en œuvre directe et structurée.

L'interrupteur Plexo de Legrand repose sur un boîtier composé d'une platine et d'un cadre, dont la platine de faible épaisseur et très rigide permet une fixation aisée sur le support mural et une grande liberté de mouvement pour le câblage des fils. La fixation du mécanisme sur la platine symétrique à 90° autorise l'arrivée des câbles ou tubes par chaque côté tout en conservant la position verticale du doigt de manœuvre. Un doigt de manœuvre qui ne traverse pas la membrane assure une étanchéité durable dans le temps, adaptée aux usages en environnement exposé.

Caractéristiques techniques :

• Va-et-vient
• Éclairage intégré
• Sans halogène
• Indication de repérage des bornes de raccordement
• Type de commande : bascule / bouton
• Composition : mécanisme complet avec cadre
• Nombre de bascules d'actionnement : 1
• Mode de pose : saillie
• Type de fixation : fixation à vis
• Matériau : plastique
• Qualité du matériau : thermoplastique
• Type de traitement de la surface : non traité
• Finition de la surface : mat
• Couleur : gris
• Numéro RAL (équivalent) : 7046
• Couleur de l'opérateur de commutation : gris
• Type d'éclairage : LED interchangeable
• Type de connexion : borne automatique
• Type de tension : AC
• Fréquence : 50 à 60 Hz
• Tension nominale : 250 V
• Calibre / courant nominal assigné (In) : 10 A
• Courant de commutation lampes fluorescentes : 10 AX
• Capacité des bornes : 1,5 à 2,5 mm²
• Nature du câble pour connexion : souple ou rigide
• Section de câble : 1,5 à 2,5 mm²
• Diamètre de tube pour produit saillie : 16 à 25 mm
• Température d'utilisation / d'installation : -10 à 40 °C
• Température de stockage : -25 à 60 °C
• Largeur : 82 mm
• Hauteur : 85 mm
• Profondeur : 61 mm

Information sur la gamme :

Plexo est une gamme d'appareillage étanche adaptée à l'ensemble des chantiers : résidentiels, tertiaires et industriels. Disponible en version complète saillie et encastrée pour les fonctions essentielles, elle existe également en composable pour plus de flexibilité. L'adaptateur Mosaic permet d'enrichir l'offre disponible dans la gamme Plexo. L'univers Plexo est décliné en 4 couleurs : gris, anthracite, blanc et sable. En complément, les offres Plexo 66 et Soliroc permettent de répondre à des applications qui nécessitent une protection renforcée.
